名称

臂力训练器（认证器材）

型号

GYX-L05B

执行

标准

GB 19272-2011

规格

532×350×1564（mm）

安全使用范围

3600×3400（mm）

使用

方法

两使用者分别站在转盘两侧，面对转盘，双手握住转盘两侧边缘，当其中一人用力向一侧转动转盘时，另一人向相反方向用力转动转轮，相持角力，两人可互转方向，一方不得突然放手。

主要

功能

增强使用者上肢带、躯干及下肢的肌肉力量，提高腕关节、肘关节、肩关节、髋关节、膝关节周围肌肉和韧带的柔韧性。

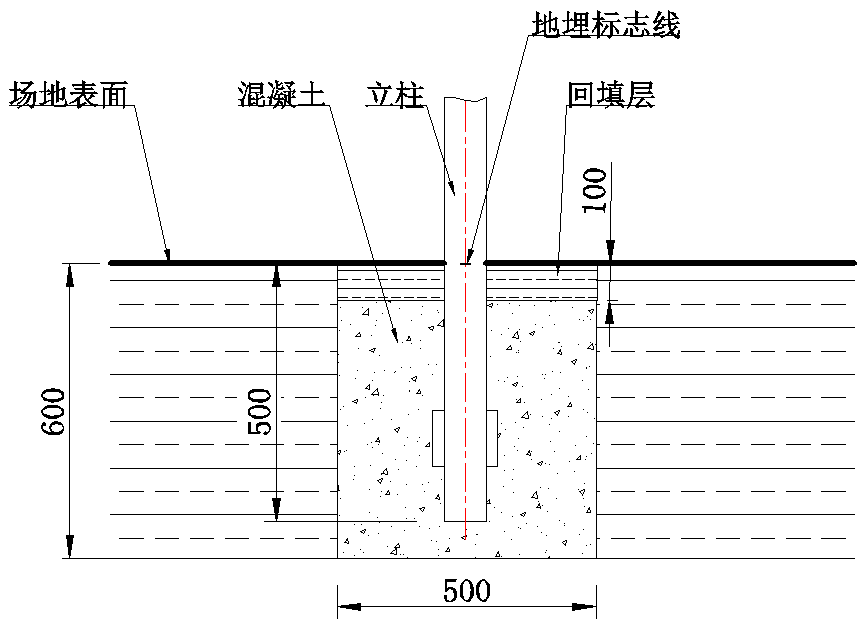

器材


安装图

主要

技术

参数

◆  直埋式，主立柱采用直径114mm，壁厚3mm的国标钢管；

◆  横梁管材采用直径60mm，壁厚3mm的国标钢管；

◆  转盘采用全封闭式，无勾挂，中间采用3mm厚钢板，外圈直径32mm壁厚2.5mm国

    标钢管包边，外圈直径500mm，两转盘间距286mm；

◆  内部采用耐磨尼龙阻尼结构，控制转盘转动速度，保证使用者人身安全，轴承采

    用优质6205轴承，中间转轴直径25mm，保证使用要求；

◆  整机轴承防水圈采用特制骨架油封防水圈，密闭性好，防水防尘，持久耐用；

◆  器材铭牌采用全不锈钢腐蚀，尺寸为220*80mm，拉铆钉坚固，边缘紧贴立柱，

避免造成勾挂伤害；

◆  器材按照GB19272-2011标准进行相关静载荷、稳定性及疲劳试验，并符合标准要

    求。

◆  整机无勾挂，无挤压点，无剪切点，无卡夹处，各处孔径空隙符合GB19272-2011

    标准；

◆  器材具有2站式运动位，可2人同时使用；

◆  器材埋入深度不小于500mm，地埋尺寸不小于500*500*600mm；

◆  器材采用全自动数控锯床下料，效率高定位准确，弯管工序采用数控弯管机，角

    度准确外形美观，器材焊接之前进行脱脂处理，保证工件表面无油污存留，焊接

    采用二氧化碳保护焊机配合混合气体焊接，焊接外形美观，焊道平直，无需打磨，

    并配备粉尘收集处理系统，净化车间空气，保证工人身体健康，表面处理采用抛

    丸工艺，除锈彻底，增大工件表面面积，增强塑粉附着力，外表面紫禁城绿色环

    保静电粉末，采用进口静电喷涂设备，出粉均匀，粉末附着力强，塑面耐酸碱、

    耐湿热、抗老化、耐腐蚀、外观美观，适合潮湿和酸雨环境，产品的涂料配方不

    含有毒元素，粉末回收采用旋风式离心机粉末回收系统，回收率可达98.6%，节省

    粉末降低粉尘污染，操作方便，节能环保；

◆  器材包装为内部加厚气泡膜缠绕，外部打包带缠绕的双层包装，有效阻隔运输当

    中产生磕碰，使器材完好无损。
