名称

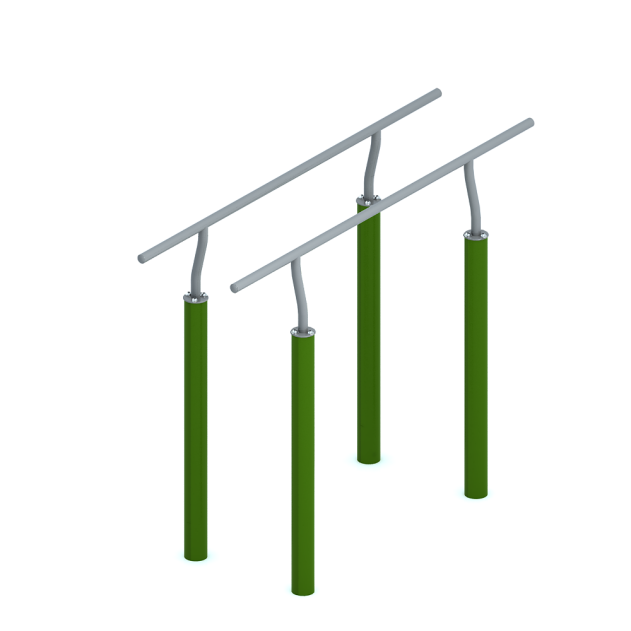

双杠（认证器材）

型号

GYX-L16

执行

标准

GB 19272-2011

规格

2400×768×1404（mm）

安全使用范围

5400×3800（mm）

使用

方法

手握杠两臂同时用力将身体撑起，然后做屈肘和直臂撑起的动作（臂屈伸），重复动作。

主要

功能

    增强上肢、肩带、胸部、腹部及背部肌群的力量和柔韧性，提供上肢关节的稳定性，改善协调性和平衡能力。

器材

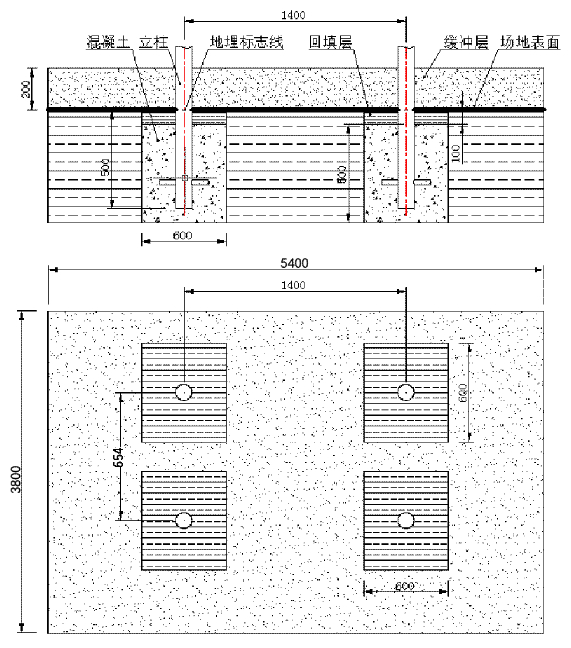

安装图

主要

技术

参数

◆  直埋式，主立柱采用直径114mm，壁厚3mm的国标钢管，立柱横向间距654mm，纵

    向间距1400mm；

◆  横杠为直径48mm，厚度2. 5mm的国标钢管，长度2400mm，支撑管为直径48mm，

    厚度3mm国标钢管，与柱子连接采用圆盘封顶式连接，3条M12不锈钢防盗螺栓紧

    固，螺栓底部增加弹垫进行止退，采用直径125mm，厚度8mm的圆盘封闭柱头，
    避免进入雨水，周圈倒角R3，两横杠间距564mm，离地高度1404mm，符合国标要

    求；

◆  器材铭牌采用全不锈钢腐蚀，尺寸为220*80mm，拉铆钉坚固，边缘紧贴立柱，

避免造成勾挂伤害；

◆  器材按照GB19272-2011标准进行相关静载荷、稳定性试验，并符合标准要求。

◆  整机无勾挂，无挤压点，无剪切点，无卡夹处，各处孔径空隙符合GB19272-2011

    标准；

◆  器材立柱埋入深度不小于500mm，地埋尺寸不小于600*600*500mm；

◆  缓冲层厚度200mm，更加安全可靠，避免出现意外伤害；

◆  器材采用全自动数控锯床下料，效率高定位准确，器材焊接之前进行脱脂处理，

    保证工件表面无油污存留，焊接采用二氧化碳保护焊机配合混合气体焊接，焊接

    外形美观，焊道平直，无需打磨，并配备粉尘收集处理系统，净化车间空气，保

    证工人身体健康，表面处理采用抛丸工艺，除锈彻底，增大工件表面面积，增强

    塑粉附着力，外表面紫禁城绿色环保静电粉末，采用进口静电喷涂设备，出粉均

    匀，粉末附着力强，塑面耐酸碱、耐湿热、抗老化、耐腐蚀、外观美观，适合潮

    湿和酸雨环境，产品的涂料配方不含有毒元素，粉末回收采用旋风式离心机粉末

    回收系统，回收率可达98.6%，节省粉末降低粉尘污染，操作方便，节能环保；

◆  器材包装为内部加厚气泡膜缠绕，外部打包带缠绕的双层包装，有效阻隔运输当

    中产生磕碰，使器材完好无损。
