名称

组合训练器

型号

GYX-L23

执行

标准

GB19272-2011

规格

1453X843X2340（mm）

安全使用范围

5250X4650（mm）

使用

方法

引体侧： 手正握、反握，握紧拉手用力上拉，缓慢还原、重复动作。

手臂支撑：练习者两手握住扶手，呈双臂支撑，然后两臂同时弯曲，两腿伸直，身体斜成一条直线，使杠面达到胸部位置，然后两臂用力迅速伸直（双手紧握扶手，防止跌落），重复运动。

主要

功能

    增强上肢带、胸部及肩部的肌肉力量改善柔韧性，尤其是增强三角肌、肱二头肌和肱三头肌力量，提高上肢及腕部肌肉的支撑力量和上肢骨的承重能力，改善肩、肘、腕、指关节活动能力，提高人体运动的协调性和全身协调配合能力。

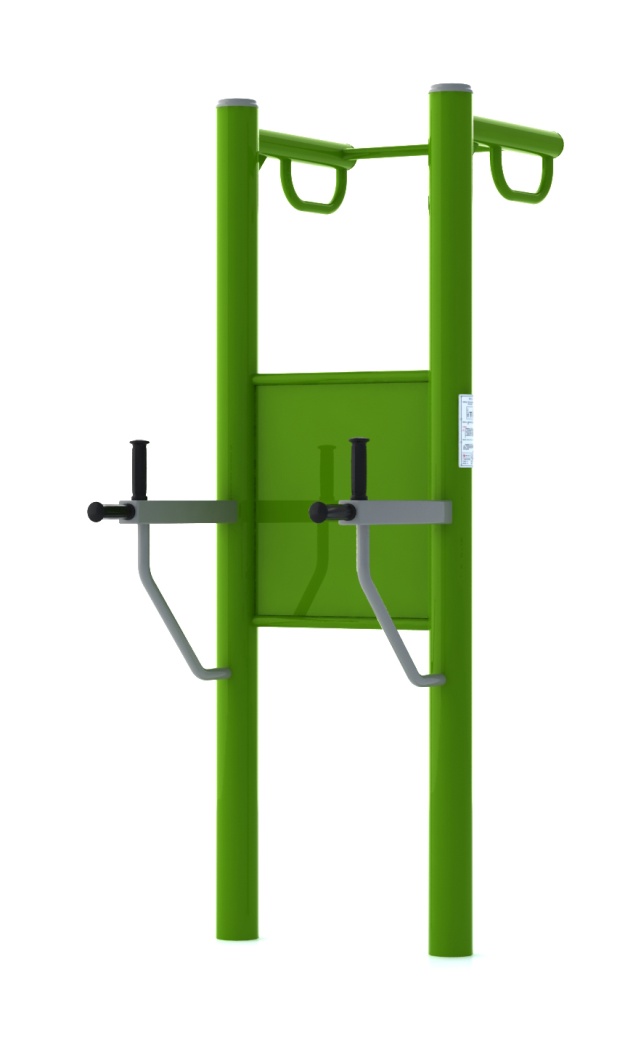

器材


安装图

主要

技术

参数

◆  直埋式，主立柱采用直径114mm，壁厚3mm的国标钢管；引体架横梁为直径88mm，

壁厚3mm的国标钢管；支撑筋板厚度，为6mm；手臂支撑横梁为边长50mm，壁厚

2.5mm优质方管；

◆  引体拉手及手臂支撑扶手管均为直径32mm，厚度3mm的国标钢管，引体连接管为

    直径32mm，壁厚3mm国标钢管，宽度635mm；

◆  中间背板采用厚度为3mm钢板，连接横管采用直径32mm，厚度3mm的国标钢管；

◆  器材铭牌采用全不锈钢腐蚀，尺寸为185*80mm，拉铆钉坚固，边缘紧贴立柱，避

免造成勾挂伤害；

◆  立柱帽采用外扣式，避免进入雨水；

◆  四个把套采用硫化橡胶材质，手感好抗老化，另设有防盗措施，安全耐用，把手

    端部直径大于50mm；

◆  器材按照GB19272-2011标准进行相关静载荷、稳定性试验，并符合标准要求；

◆  整机无勾挂，无挤压点，无剪切点，无卡夹处，各处孔径空隙符合GB19272-2011

    标准；

◆  缓冲层厚度200mm，避免为使用者造成意外的伤害；

◆  地埋尺寸不小于500*500*900mm；

◆  器材具有2站式运动位，可2人同时使用；

◆  器材采用全自动数控锯床下料，效率高定位准确，弯管工序采用数控弯管机，角

    度准确外形美观，器材焊接之前进行脱脂处理，保证工件表面无油污存留，焊接

    采用二氧化碳保护焊机配合混合气体焊接，焊接外形美观，焊道平直，无需打磨，

    并配备粉尘收集处理系统，净化车间空气，保证工人身体健康，表面处理采用抛

    丸工艺，除锈彻底，增大工件表面面积，增强塑粉附着力，外表面紫禁城绿色环

    保静电粉末，采用进口静电喷涂设备，出粉均匀，粉末附着力强，塑面耐酸碱、

    耐湿热、抗老化、耐腐蚀、外观美观，适合潮湿和酸雨环境，产品的涂料配方不

    含有毒元素，粉末回收采用旋风式离心机粉末回收系统，回收率可达98.6%，节

    省粉末降低粉尘污染，操作方便，节能环保；

◆  器材包装为内部加厚气泡膜缠绕，外部打包带缠绕的双层包装，有效阻隔运输当

    中产生磕碰，使器材完好无损。
