名称

扭腰踏步机（认证器材）

型号

GYX-L24

执行

标准

GB 19272-2011

规格

1133×902×1300mm

安全使用范围

4200×3900（mm）

使用

方法

    练习者双手握住扭腰踏步机把手，两脚先后分别站在踏板上，挺胸抬头，目视前方。两脚做上下踏步运动，两臂随把手运动带动髋关节、肩关节、及颈椎一起运动。

主要

功能

    增强练习者腰部、腿部及肩关节各部位肌肉力量，提高髋关节，脊椎关节，肩关节及颈椎的柔韧性及灵活性长时间运动可有效提高心血管的耐力和呼吸系统的功能，增加肺活量，提高有氧运动能力。

器材


安装图

主要

技术

参数

◆  直埋，主立柱采用直径114mm，壁厚3mm的国标钢管；

◆  左右扶手管采用直径42mm，壁厚3mm的变径管，横梁采用直径76mm，壁厚3mm的

    国标钢管与主立柱连接，前后扶手距离大于230mm，避免头部卡夹危险，符合人体

    构造，避免使用者发生意外事故， 扶手把手处采用缩管技术，将直径42mm的管

    材缩到直径32mm，以便安装把套，此种方法整体性好，外形美观，加工方便，经

    久耐用；

◆  踏板横管采用60*60*2mm国标方管， 踏板为4mm厚冷板冲压，保证8年使用寿命，并设有防滑措施，避免踩踏滑脱造 成人员伤害，踏板周圈边缘高度大于30mm，周圈倒圆角R2，避免人身伤害；

◆  限位采用全铸钢三面撞击式内限位，增大受力面积，撞击垫材质采用聚氨酯，抗

    撞击、弹性好、抗老化、抗高低温，采用4个优质6205轴承，中间转轴直径25mm，

    限位侧板厚度为8mm，限位套直径133mm，长度80mm，厚度8mm，保证使用要求，

    外露边沿全部R2倒角，减小碰撞伤害；

◆  整机轴承防水圈采用特制骨架油封防水圈，密闭性好，防水防尘，持久耐用；

◆  立柱顶端采用封闭处理，扣帽采用2mm厚钢板冲压成型，顶部设有桂宇星标志，

    避免进入雨水；

◆  手把套采用PVC材质，手感好抗老化，另设有防盗措施，安全耐用；

◆  器材铭牌采用全不锈钢腐蚀，尺寸为220*80mm，拉铆钉坚固，边缘紧贴立柱，

避免造成勾挂伤害；

◆  器材按照GB19272-2011标准进行相关静载荷、稳定性试验，并符合标准要求。

◆  整机无勾挂，无挤压点，无剪切点，无卡夹处，各处孔径空隙符合GB19272-2011

    标准；

◆  器材具有2站式运动位，同一时间只可2人使用；

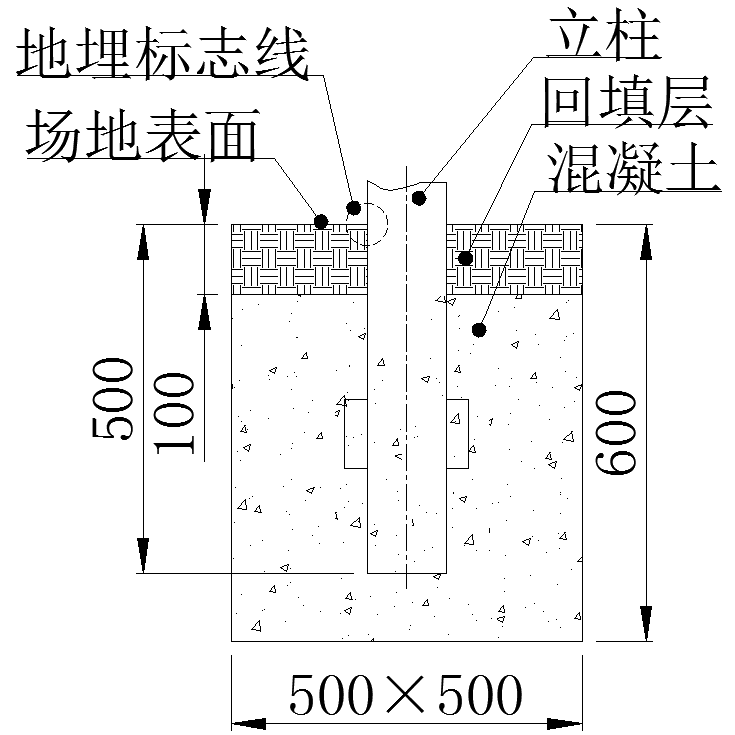

◆  器材埋入深度不小于500mm，地埋尺寸不小于500*500*600mm；

◆  器材采用全自动数控锯床下料，效率高定位准确，弯管工序采用数控弯管机，角

    度准确外形美观，器材焊接之前进行脱脂处理，保证工件表面无油污存留，焊接

    采用二氧化碳保护焊机配合混合气体焊接，焊接外形美观，焊道平直，无需打磨，

    并配备粉尘收集处理系统，净化车间空气，保证工人身体健康，表面处理采用抛

    丸工艺，除锈彻底，增大工件表面面积，增强塑粉附着力，外表面紫禁城绿色环

    保静电粉末，采用进口静电喷涂设备，出粉均匀，粉末附着力强，塑面耐酸碱、

    耐湿热、抗老化、耐腐蚀、外观美观，适合潮湿和酸雨环境，产品的涂料配方不

    含有毒元素，粉末回收采用旋风式离心机粉末回收系统，回收率可达98.6%，节省

    粉末降低粉尘污染，操作方便，节能环保；

◆  器材包装为内部加厚气泡膜缠绕，外部打包带缠绕的双层包装，有效阻隔运输当

    中产生磕碰，使器材完好无损。
