名称

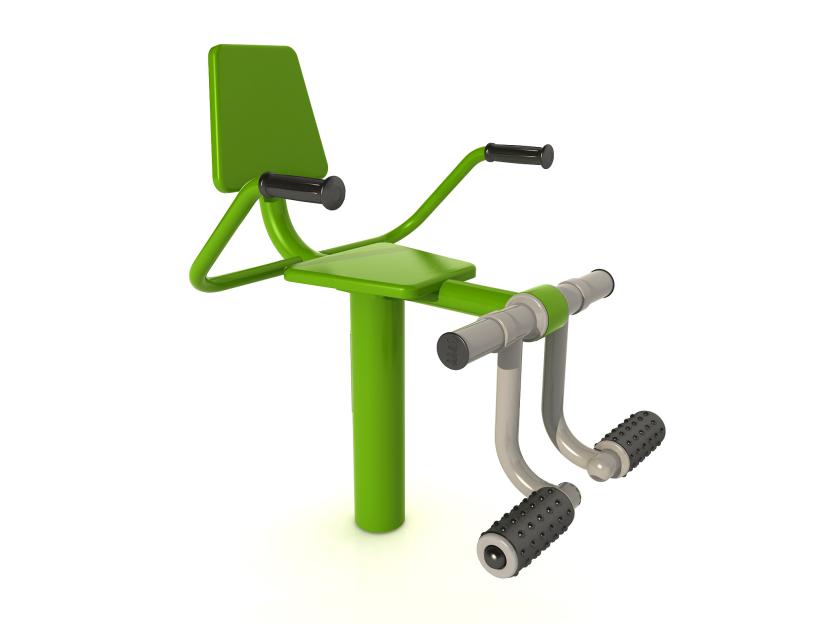

膝关节训练器（认证器材）

型号

GYX-L27A

执行

标准

GB 19272-2011

规格

885×712×975（mm）

安全使用范围

3800×3700（mm）

使用

方法

    使用者坐在座板上，双手握住扶手，双腿自然下垂在按摩棒前面或后面，腿部用力，向后或向前抬起按摩棒,反复此动作。

主要

功能

   按摩腿部肌肉，增强膝关节柔韧性与灵活性。

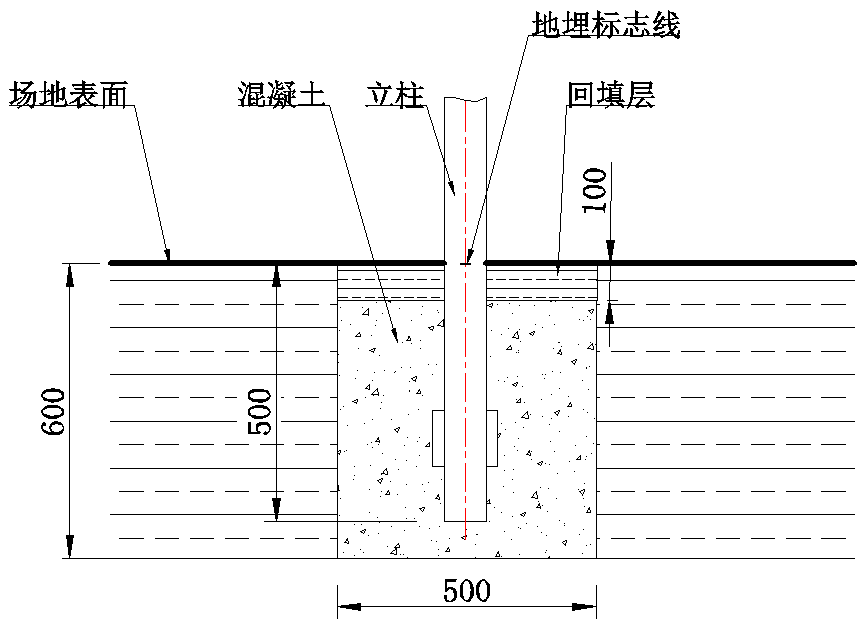

器材


安装图

主要

技术

参数

◆  直埋式，主立柱采用直径114mm，壁厚3mm的国标钢管；

◆  座椅弯管采用直径60mm，壁厚3mm的国标钢管，扶手把手处采用缩管技术，将直

    径42mm的管材缩到直径32mm，以便安装把套，此种方法整体性好，外形美观，加

    工方便，经久耐用；

◆  限位采用铸钢型内限位结构，撞击垫采用聚氨酯材料，抗撞击、弹性好、抗老化、

    抗高低温，最大外圆尺寸为102mm，壁厚5mm，轴端与立柱焊接，套端与摆腿焊接，

    采用4个优质6205轴承，中间转轴直径25mm，限位左右摆动角度，外露边沿全部

    R3倒角，减小碰撞伤害；

◆  整机轴承防水垫采用特制骨架油封防水垫，密闭性好，防水防尘，持久耐用；

◆  按摩棒采用PVC材质，表面硬度适中，长度182mm，直径75mm，按摩点直径13mm，

    按摩点高度3mm，符合人体按摩使用要求；

◆  手把套采用硫化橡胶材质，手感好抗老化，另设有防盗措施，安全耐用；

◆  器材铭牌采用全不锈钢腐蚀，尺寸为220*80mm，拉铆钉坚固，边缘紧贴立柱，

避免造成勾挂伤害；

◆  器材按照GB19272-2011标准进行相关静载荷、稳定性及疲劳试验，并符合标准要

    求。

◆  整机无勾挂，无挤压点，无剪切点，无卡夹处，各处孔径空隙符合GB19272-2011

    标准；

◆  器材具有1站式运动位，同一时间只可1人使用；

◆  器材埋入深度不小于500mm，地埋尺寸不小于500*500*600mm；

◆  器材采用全自动数控锯床下料，效率高定位准确，弯管工序采用数控弯管机，角

    度准确外形美观，器材焊接之前进行脱脂处理，保证工件表面无油污存留，焊接

    采用二氧化碳保护焊机配合混合气体焊接，焊接外形美观，焊道平直，无需打磨，

    并配备粉尘收集处理系统，净化车间空气，保证工人身体健康，表面处理采用抛

    丸工艺，除锈彻底，增大工件表面面积，增强塑粉附着力，外表面紫禁城绿色环

    保静电粉末，采用进口静电喷涂设备，出粉均匀，粉末附着力强，塑面耐酸碱、

    耐湿热、抗老化、耐腐蚀、外观美观，适合潮湿和酸雨环境，产品的涂料配方不

    含有毒元素，粉末回收采用旋风式离心机粉末回收系统，回收率可达98.6%，节省

    粉末降低粉尘污染，操作方便，节能环保；

◆  器材包装为内部加厚气泡膜缠绕，外部打包带缠绕的双层包装，有效阻隔运输当

    中产生磕碰，使器材完好无损。
