名称

棋牌桌(认证器材)

型号

GYX-M27

执行

标准

GB19272-2011

规格

1660×1660×736（mm）

安全使用范围

4800×4800（mm）

使用

方法

    依据象棋和纸牌比赛的规则和方法进行使用。

主要

功能

    象棋练习或比赛及纸牌运动，提高大脑对手指运动的指挥能力。

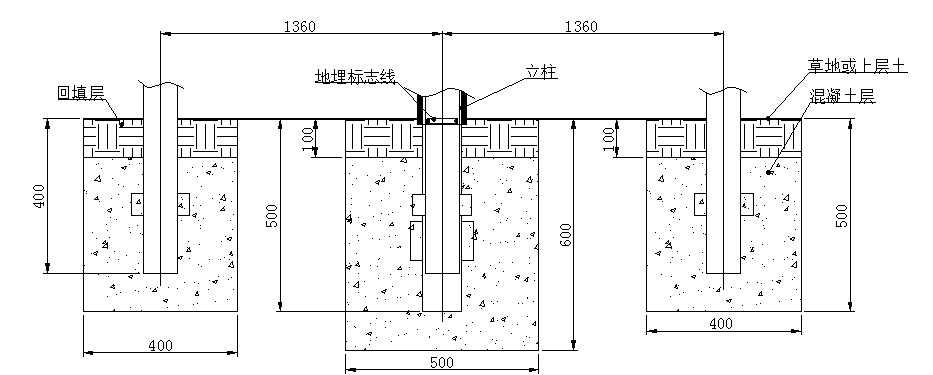

器材


安装图

主要

技术

参数

◆  直埋式，主立柱采用100mm*100mm，壁厚3mm的标准矩形管材，立柱两侧采

    用铝合金型材，型材厚度大于2mm，另外两侧采用插接塑木型材，壁厚大于5mm，

    立柱整体外形尺寸不小于128*128mm。

◆  棋牌桌桌架采用20*30*2mm的方管焊接而成，四角配以特制冲压件圆滑过度，避

    免碰撞伤害；

◆  棋牌桌板面采用1.0mm厚304不锈钢腐蚀而成，尺寸为600*600mm，板面材质保证

    8年不生锈；

◆  坐椅采用直径300mm，高度22mm，厚度4mm的冷板冲压成型，周圈倒角R2，避免

    划伤危险，立管采用直径76mm，壁厚3mm的国标钢管；

◆  器材铭牌采用全不锈钢腐蚀，内含二维码及NSCC标志，尺寸为220*80mm，壁厚

    0.45mm，拉铆钉坚固，边缘紧贴立柱，避免造成勾挂伤害；

◆  器材按照GB19272-2011标准进行相关静载荷、稳定性试验，并符合标准要求。

◆  整机无勾挂，无挤压点，无剪切点，无卡夹处，各处孔径空隙符合GB19272-2011

    标准；

◆  器材具有4站式运动位，可4人同时使用；

◆  器材立柱埋入深度不小于500mm，地埋尺寸不小于500*500*600mm，坐板埋入深

    度不小于400mm，地埋尺寸不小于400*400*500mm；

◆  器材采用全自动数控锯床下料，效率高定位准确，弯管工序采用数控弯管机，角

    度准确外形美观，器材焊接之前进行脱脂处理，保证工件表面无油污存留，焊接

    采用二氧化碳保护焊机配合混合气体焊接，焊接外形美观，焊道平直，无需打磨，

    并配备粉尘收集处理系统，净化车间空气，保证工人身体健康，表面处理采用抛

    丸工艺，除锈彻底，增大工件表面面积，增强塑粉附着力，外表面紫禁城绿色环

    保静电粉末，采用进口静电喷涂设备，出粉均匀，粉末附着力强，塑面耐酸碱、

    耐湿热、抗老化、耐腐蚀、外观美观，适合潮湿和酸雨环境，产品的涂料配方不

    含有毒元素，粉末回收采用旋风式离心机粉末回收系统，回收率可达98.6%，节省

    粉末降低粉尘污染，操作方便，节能环保；

◆  器材包装为内部加厚气泡膜缠绕，外部打包带缠绕的双层包装，有效阻隔运输当

    中产生磕碰，使器材完好无损。
