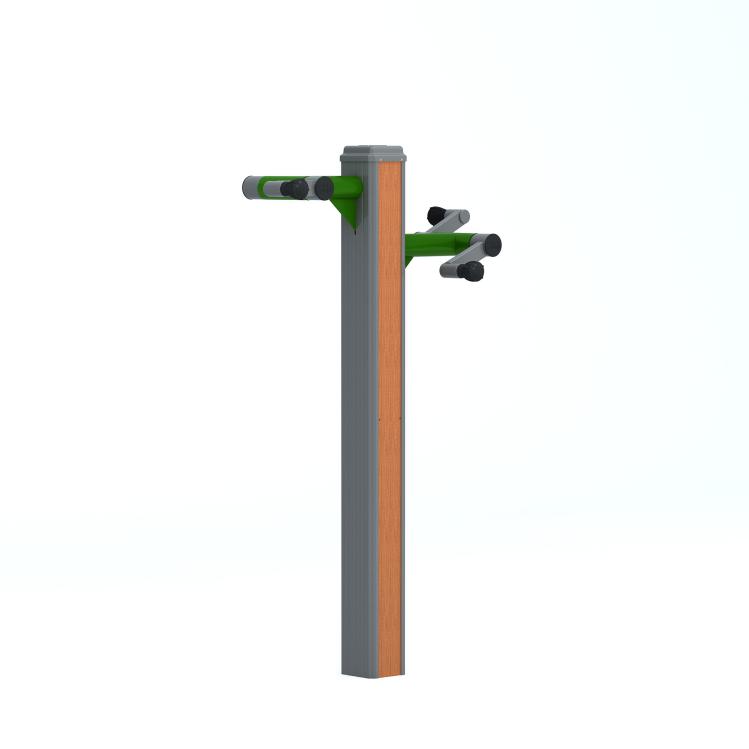

名称

转手器（认证产品）

型号

GYX-M81

执行

标准

GB 19272-2011

规格

1043×485×1357mm

安全使用范围

4000×3500（mm）

使用

方法

双腿自然站立，双手分别握住左右扶手,转动拐臂做圆周运动，动作不宜过快。

主要

功能

通过双手的协调运动可显著增强心肺功能,缓解疲劳，增强手臂的肌耐力，协调运动可增强躯干平衡的控制能力。

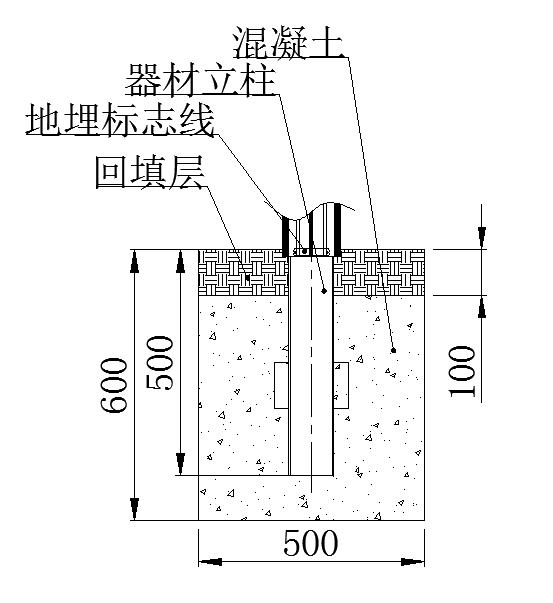

器材


安装图

主要

技术

参数

◆  直埋式，主立柱采用100mm*100mm，壁厚不低于3mm的标准矩形管材，立柱两侧采

    用铝合金型材，型材厚度大于2mm，另外两侧采用插接塑木型材，壁厚大于5mm，

立柱整体外形尺寸不小于128*128mm。

◆  主要承载横梁采用直径60mm，壁厚3mm的国标钢管；

◆  轴承套采用直径60mm，壁厚7mm无缝管，轴直径28mm，采用2个6205优质轴承；◆  内部两轴承中间增加耐磨尼龙阻尼结构，控制转动速度，保证使用者人身安

全，保证使用要求；

◆  拐臂采用规格为25mm*40mm，壁厚2.5mm的优质钢管，一端焊接直径60mm轴座，轴座采用45#圆钢制成，另一端焊接直径38mm小轴座，为壁厚5mm无缝管；

◆  手柄轴直径10mm，手柄采用尼龙合金材质，手感好抗老化，抗高低温，另设有防盗措施，持久耐用；

◆  器材铭牌采用全不锈钢腐蚀，尺寸为220*80mm，拉铆钉坚固，边缘紧贴立柱，

避免造成勾挂伤害；

◆  器材按照GB19272-2011标准进行相关静载荷、稳定性试验，并符合标准要求。

◆  整机无勾挂，无挤压点，无剪切点，无卡夹处，各处孔径空隙符合GB19272-2011

标准；

◆  器材具有2站式运动位，可2人同时使用；

◆  器材埋入深度不小于500mm，预埋尺寸不小于500*500*600mm；

◆  器材采用全自动数控锯床下料，效率高定位准确，弯管工序采用数控弯管机，角

    度准确外形美观，器材焊接之前进行脱脂处理，保证工件表面无油污存留，焊接

    采用二氧化碳保护焊机配合混合气体焊接，焊接外形美观，焊道平直，无需打磨，

    并配备粉尘收集处理系统，净化车间空气，保证工人身体健康，表面处理采用抛

    丸工艺，除锈彻底，增大工件表面面积，增强塑粉附着力，外表面紫禁城绿色环

    保静电粉末，采用进口静电喷涂设备，出粉均匀，粉末附着力强，塑面耐酸碱、

    耐湿热、抗老化、耐腐蚀、外观美观，适合潮湿和酸雨环境，产品的涂料配方不

    含有毒元素，粉末回收采用旋风式离心机粉末回收系统，回收率可达98.6%，节省

    粉末降低粉尘污染，操作方便，节能环保；

◆  器材包装为内部加厚气泡膜缠绕，外部打包带缠绕的双层包装，有效阻隔运输当

    中产生磕碰，使器材完好无损。
