名称

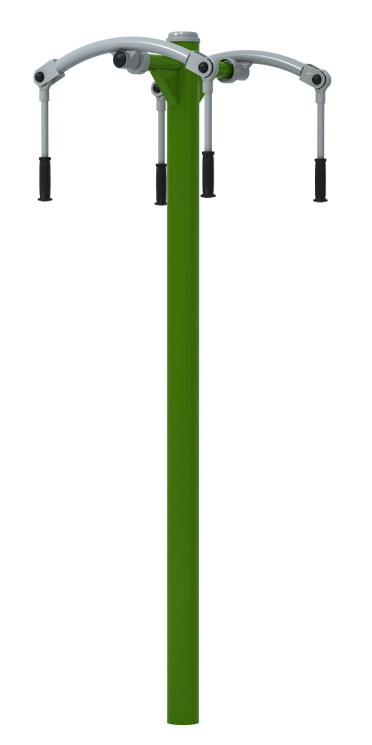

上肢牵引器（认证器材）

型号

GYX-L31B

执行

标准

GB 19272-2011

规格

782×884×2425（mm）

安全使用范围

3800×3850（mm）

使用

方法

    使用者站在器材下方，双手分别抓住牵引器上两手柄，两臂互为阻力，相互对抗，同时用力，垂直上下交替拉动，重复动作

主要

功能

   增强使用者肩带、手臂、腕部的肌肉力量，改善肩关节的灵活性，扩大肩关节的活动范围，改善肩关节周围肌肉及韧带的柔韧性。

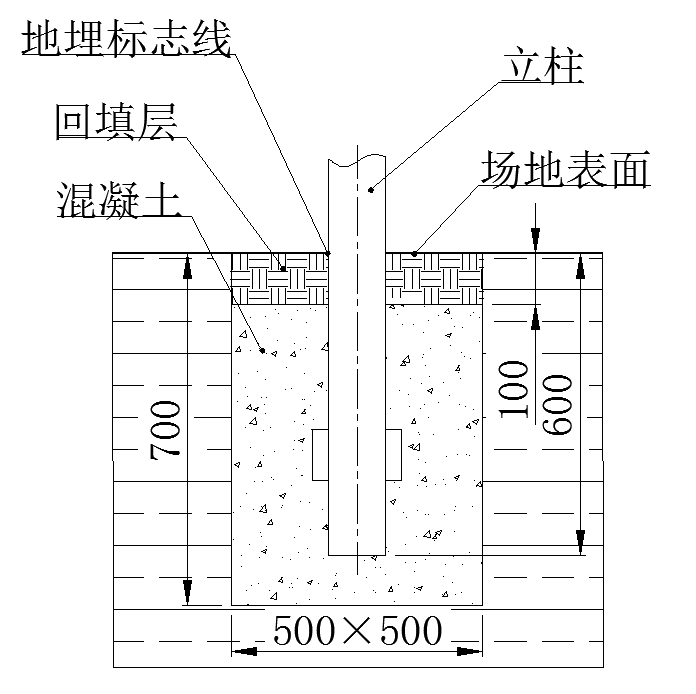

器材


安装图

主要

技术

参数

◆  直埋式，主立柱采用直径114mm，壁厚3mm的国标钢管；

◆  立柱横梁采用直径60mm，壁厚3mm的国标钢管，主架弯管采用直径48mm，壁厚3mm；

◆  限位采用铸钢型内限位结构，撞击垫采用聚氨酯材料，抗撞击、弹性好、抗老化、

    抗高低温，最大外圆尺寸为88mm，壁厚3mm，轴端与立柱焊接，套端与摆杆焊接，

    采用4个优质6205轴承，中间转轴直径25mm，限位左右摆动角度，活动部件底部

    距地面的间距为1900，外露边沿全部R3倒角，减小碰撞伤害；

◆  整机轴承防水垫采用特制骨架油封防水垫，密闭性好，防水防尘，持久耐用；

◆  手把重量不超过600g（不含柔性部件），另设有防盗措施，安全耐用；

◆  器材铭牌采用全不锈钢腐蚀，尺寸为220*80mm，拉铆钉坚固，边缘紧贴立柱，避免造成勾挂伤害；

◆  器材按照GB19272-2011标准进行相关静载荷、稳定性及疲劳试验，并符合标准要

    求。

◆  整机无勾挂，无挤压点，无剪切点，无卡夹处，各处孔径空隙符合GB19272-2011

    标准；

◆  器材具有2站式运动位，可2人同时使用；

◆  器材埋入深度不小于600mm，地埋尺寸不小于500*500*700mm；

◆  器材采用全自动数控锯床下料，效率高定位准确，弯管工序采用数控弯管机，角

    度准确外形美观，器材焊接之前进行脱脂处理，保证工件表面无油污存留，焊接

    采用二氧化碳保护焊机配合混合气体焊接，焊接外形美观，焊道平直，无需打磨，

    并配备粉尘收集处理系统，净化车间空气，保证工人身体健康，表面处理采用抛

    丸工艺，除锈彻底，增大工件表面面积，增强塑粉附着力，外表面紫禁城绿色环

    保静电粉末，采用进口静电喷涂设备，出粉均匀，粉末附着力强，塑面耐酸碱、

    耐湿热、抗老化、耐腐蚀、外观美观，适合潮湿和酸雨环境，产品的涂料配方不

    含有毒元素，粉末回收采用旋风式离心机粉末回收系统，回收率可达98.6%，节省

    粉末降低粉尘污染，操作方便，节能环保；

◆  器材包装为内部加厚气泡膜缠绕，外部打包带缠绕的双层包装，有效阻隔运输当

    中产生磕碰，使器材完好无损。
