名称

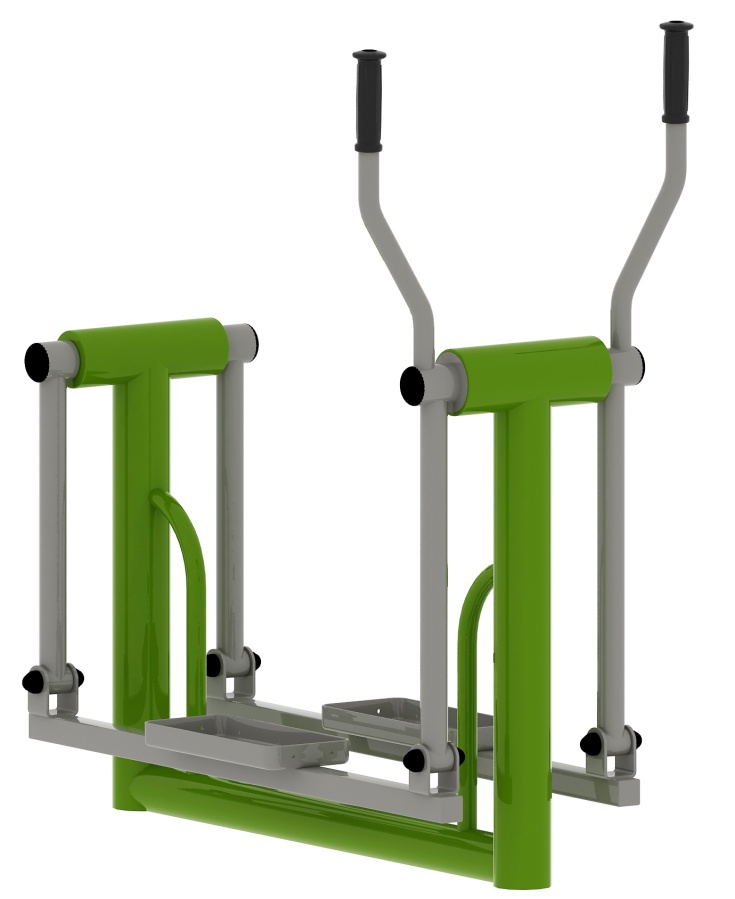

平步机（认证器材）

型号

GYX-L41

执行

标准

GB 19272-2011

规格

1600×676×1362mm

安全使用范围

4600×3700（mm）

使用

方法

   使用者站在踏板上，两手紧握手柄，手脚配合，脚踏板摆动同时手柄摆动，一侧手向前推手柄，另一侧手向后拉手柄，重复动作。

主要

功能

  增强使用者上肢、腰腹及下肢的肌肉力量，提高手脚协调能力，改善人体心肺功能。

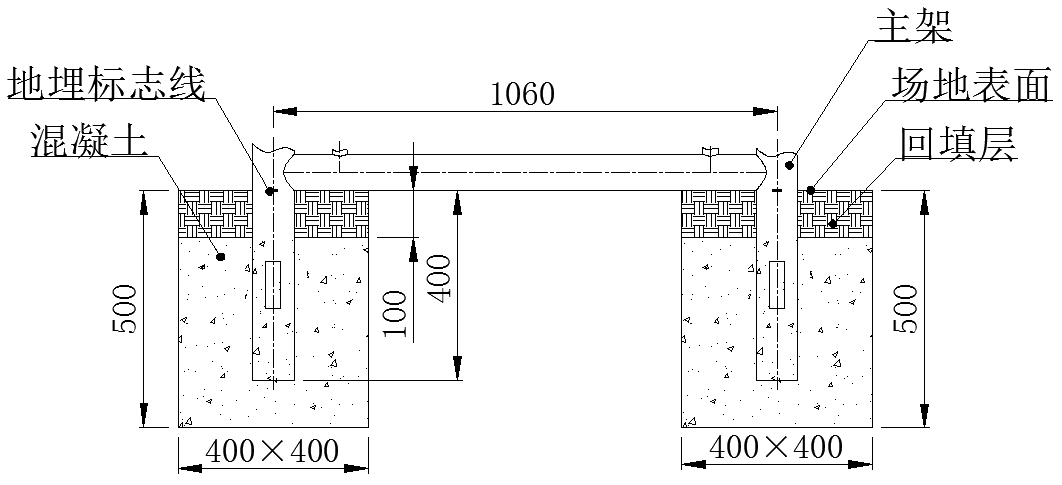

器材


安装图

主要

技术

参数

◆  直埋式，前后两立柱采用直径88mm，壁厚3mm的国标钢管；

◆  主立柱横梁采用直径76mm，壁厚3mm的国标钢管；主架轴管直径102mm，壁厚

    5mm的国标钢管，轴的直径为28mm，主轴套采用直径88mm，壁厚2.5mm无缝管，

使器材有更高的强度承受能力；

◆  扶手采用直径32mm壁厚3mm的国标钢管，连接杆直径42mm，壁厚2.5mm，扶手

    上下轴承套分别采用直径60mm、50mm，壁厚为7mm的无缝管，分别采用四个优质

    6205轴承和分别采用四个优质6004轴承；

◆  踏杆连杆采用40*40*2.5的方管，轴套采用直径60mm，壁厚7mm的无缝管；

◆  踏板为4mm厚冷板冲压，保证8年使用寿命，并设有防滑措施，避免踩踏滑脱造

成人员伤害，踏板周圈边缘高度大于30mm，周圈倒圆角R2，避免人身伤害；

◆  后摆杆上下轴承套分别采用直径60mm、50mm，壁厚为7mm的无缝管，分别采用四

    个优质6205轴承和分别采用四个优质6004轴承；

◆  主轴采用直径28mm圆钢加工，轴承位直径25mm；

◆  整机轴承防水圈采用特制骨架油封防水圈，密闭性好，防水防尘，持久耐用；

◆  器材铭牌采用全不锈钢腐蚀，尺寸为220*80mm，拉铆钉坚固，边缘紧贴立柱，避

    免造成勾挂伤害；

◆  器材按照GB19272-2011标准进行相关静载荷、稳定性、冲击及疲劳试验，并符合

    标准要求。

◆  整机无勾挂，无挤压点，无剪切点，无卡夹处，各处孔径空隙符合GB19272-2011

    标准；

◆  器材具有1站式运动位，可1人同时使用；

◆  器材立柱埋入深度不小于400mm，地埋尺寸不小于400*400*500mm；

◆  器材采用全自动数控锯床下料，效率高定位准确，弯管工序采用数控弯管机，角

    度准确外形美观，器材焊接之前进行脱脂处理，保证工件表面无油污存留，焊接

    采用二氧化碳保护焊机配合混合气体焊接，焊接外形美观，焊道平直，无需打磨，

    并配备粉尘收集处理系统，净化车间空气，保证工人身体健康，表面处理采用抛

    丸工艺，除锈彻底，增大工件表面面积，增强塑粉附着力，外表面紫禁城绿色环

    保静电粉末，采用进口静电喷涂设备，出粉均匀，粉末附着力强，塑面耐酸碱、

    耐湿热、抗老化、耐腐蚀、外观美观，适合潮湿和酸雨环境，产品的涂料配方不

    含有毒元素，粉末回收采用旋风式离心机粉末回收系统，回收率可达98.6%，节省

    粉末降低粉尘污染，操作方便，节能环保；

◆  器材包装为内部加厚气泡膜缠绕，外部打包带缠绕的双层包装，有效阻隔运输当

    中产生磕碰，使器材完好无损。
