名称

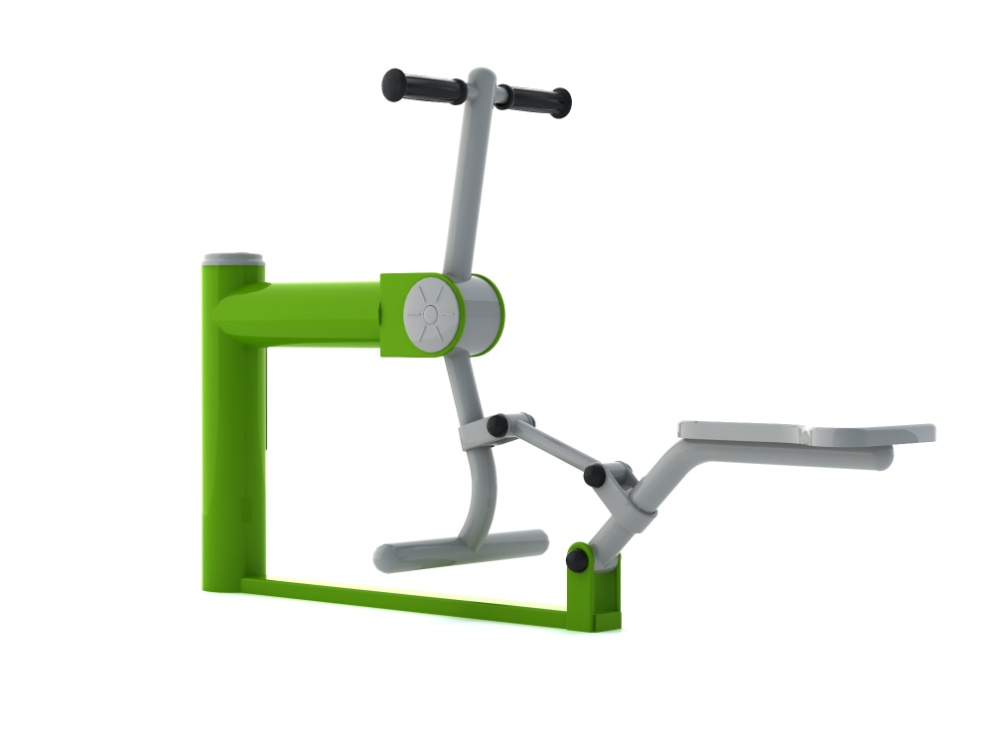

健骑机（认证器材）

型号

GYX-L42A

执行

标准

GB 19272-2011

规格

1371×520×906mm

安全使用范围

4500×3550（mm）

使用

方法

    坐在座椅上双手握紧手柄，两脚踏牢踏板，脚向下蹬，同时手向后拉。

主要

功能

    增强心肺功能，提高上肢、腰部、腹部、腿部、背部肌肉力量和四肢协调能力。

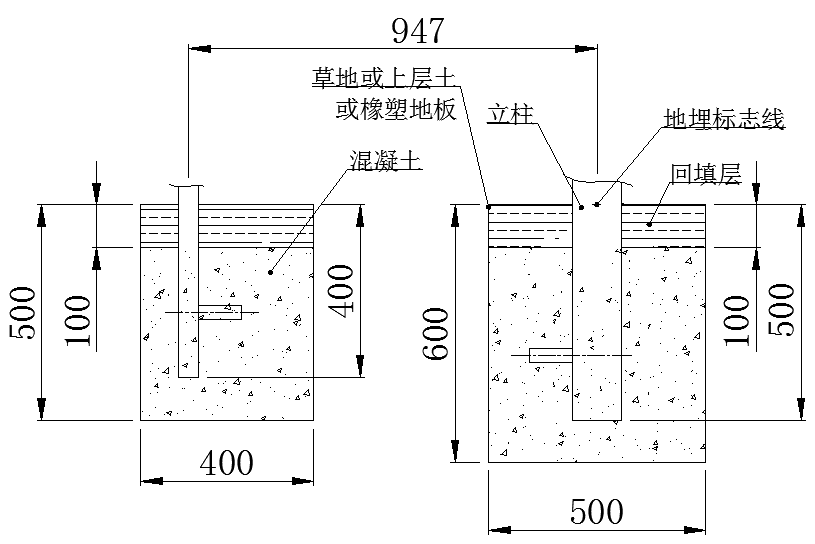

器材


安装图

主要

技术

参数

◆  直埋式，主立柱采用直径114mm，壁厚3mm的国标钢管；

◆  坐板管材采用直径48mm，壁厚3mm的国标钢管；

◆  器材上部限位与主立柱连接采用直径88mm，壁厚3mm的国标钢管，坐板与立柱下端采用60*30*2mm矩形管连接，形成一个稳固的整体，使器材整体受力均匀，牢固耐用；

◆  把手立管及踩踏横管采用直径48mm，壁厚3mm的国标钢管，双脚踩踏处设有防滑

   机构，避免踩踏滑脱造成人身伤害；

◆  坐板为4mm厚冷板冲压，保证8年使用寿命，周圈倒圆角R2，避免人身伤害；

◆  各处轴承卡子与轴套间距大于30mm，避免伤害手指；

◆  所有轴承套均采用直径60mm，壁厚7mm无缝管，轴承均采用优质6205轴承，转轴

    直径25mm；

◆  限位采用全铸钢三面撞击式内限位，增大受力面积，撞击垫材质采用聚氨酯，抗

    撞击、弹性好、抗老化、抗高低温，采用2个优质6205轴承，中间转轴直径25mm，

    限位侧板厚度为8mm，限位套直径133mm，长度80mm，厚度8mm，保证使用要求，

    外露边沿全部R2倒角，减小碰撞伤害；

◆  整机轴承防水圈采用特制骨架油封防水圈，密闭性好，防水防尘，持久耐用；

◆  手把套采用硫化橡胶材质，手感好抗老化，另设有防盗措施，安全耐用；

◆  立柱帽采用外扣式，避免进入雨水；

◆  器材铭牌采用全不锈钢腐蚀，尺寸为220*80mm，拉铆钉坚固，边缘紧贴立柱，

避免造成勾挂伤害；

◆  器材按照GB19272-2011标准进行相关静载荷、稳定性及疲劳试验，并符合标准要

    求。

◆  整机无勾挂，无挤压点，无剪切点，无卡夹处，各处孔径空隙符合GB19272-2011

    标准；

◆  器材具有1站式运动位，同一时间只可一人使用；

◆  器材立柱埋入深度不小于500mm，地埋尺寸不小于500*500*600mm；

◆  器材采用全自动数控锯床下料，效率高定位准确，弯管工序采用数控弯管机，角

    度准确外形美观，器材焊接之前进行脱脂处理，保证工件表面无油污存留，焊接

    采用二氧化碳保护焊机配合混合气体焊接，焊接外形美观，焊道平直，无需打磨，

    并配备粉尘收集处理系统，净化车间空气，保证工人身体健康，表面处理采用抛

    丸工艺，除锈彻底，增大工件表面面积，增强塑粉附着力，外表面紫禁城绿色环

    保静电粉末，采用进口静电喷涂设备，出粉均匀，粉末附着力强，塑面耐酸碱、

    耐湿热、抗老化、耐腐蚀、外观美观，适合潮湿和酸雨环境，产品的涂料配方不

    含有毒元素，粉末回收采用旋风式离心机粉末回收系统，回收率可达98.6%，节省

    粉末降低粉尘污染，操作方便，节能环保；

◆  器材包装为内部加厚气泡膜缠绕，外部打包带缠绕的双层包装，有效阻隔运输当

    中产生磕碰，使器材完好无损。
