名称

钟摆扭腰器（认证器材）

型号

GYX-L45

执行

标准

GB 19272-2011

规格

1445×902×1223mm

安全使用范围

4450×3900（mm）

使用

方法

转腰器：双手紧握手柄，双脚平衡站在圆形踏板上或蹲在转腰盘上,腰部发力带

动下肢或身体左右扭转。

     浪板：面对器材，双手紧握手柄，双脚站在踏板上，腰部发力带动下肢做左右摆

     动动作。

主要

功能

    增强心肺功能及腰部、腹部肌肉力量和协调能力改善腰椎及髋关节柔韧性、灵活性，利于健美体形。较大幅度转腰活动能使腰部肌肉紧张放松，起到通经活络促进气血畅通，强腰固肾作用 。

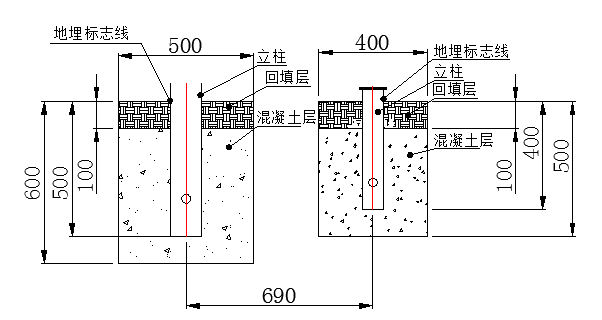

器材


安装图

主要

技术

参数

◆  直埋式，主立柱采用直径114mm，壁厚3mm的国标钢管；

◆  摆臂管材采用直径60mm，壁厚3mm的国标钢管，扶手处采用缩管技术，将直径42mm

    的管材缩到直径32mm，以便安装把套，此种方法整体性好，外形美观，加工方便，

    经久耐用，支撑管采用直径32mm，壁厚2.5mm国标钢管；

◆  座板为4mm厚钢板冲压，保证8年使用寿命，周圈倒圆角R2，避免人身伤害；

◆  转腰盘为4mm厚冷板冲压，保证8年使用寿命，直径300mm，高度22mm，周圈倒

    圆角R2，表面凹凸防滑，避免滑脱危险；

◆  转腰内部采用阻尼结构，控制转动速度，保证使用者人身安全，轴承采用优质6205

    轴承，中间转轴直径25mm，保证使用要求；

◆  限位采用铸钢型内限位结构，撞击垫采用聚氨酯材料，抗撞击、弹性好、抗老化、

    抗高低温，最大外圆尺寸为102mm，壁厚4mm，轴端与立柱焊接，套端与摆腿焊接，

    采用优质6007轴承，中间转轴直径35mm，保证冲击试验要求，限位左右摆动

    角度单边摆幅小于65度，外露边沿全部R3倒角，减小碰撞伤害；

◆  整机轴承防水圈采用特制骨架油封防水圈，密闭性好，防水防尘，持久耐用；

◆  踏板采用4mm厚钢板冲压，双脚踩踏处设有防滑装置，防滑台高度不低于30mm，

    避免踩踏滑脱造成人员伤害，周圈倒圆角R2，踏板两侧设有防撞胶垫，避免人身

    伤害；

◆  立柱顶端采用封闭处理，扣帽采用2mm厚钢板冲压成型，顶部设有桂宇星标志，

    避免进入雨水；

◆  器材铭牌采用全不锈钢腐蚀，尺寸为220*80mm，拉铆钉坚固，边缘紧贴立柱，二

    维码标识牌采用全不锈钢腐蚀，尺寸为90*60，壁厚0.8mm，避免造成勾挂伤害；

◆  器材按照GB19272-2011标准进行相关静载荷、稳定性及疲劳试验，并符合标准要

    求。

◆  整机无勾挂，无挤压点，无剪切点，无卡夹处，各处孔径空隙符合GB19272-2011

    标准；

◆  器材具有2站式运动位，可2人同时使用；

◆  器材立柱埋入深度不小于500mm，地埋尺寸不小于500*500*600mm；

◆  器材采用全自动数控锯床下料，效率高定位准确，弯管工序采用数控弯管机，角

    度准确外形美观，器材焊接之前进行脱脂处理，保证工件表面无油污存留，焊接

    采用二氧化碳保护焊机配合混合气体焊接，焊接外形美观，焊道平直，无需打磨，

    并配备粉尘收集处理系统，净化车间空气，保证工人身体健康，表面处理采用抛

    丸工艺，除锈彻底，增大工件表面面积，增强塑粉附着力，外表面紫禁城绿色环

    保静电粉末，采用进口静电喷涂设备，出粉均匀，粉末附着力强，塑面耐酸碱、

    耐湿热、抗老化、耐腐蚀、外观美观，适合潮湿和酸雨环境，产品的涂料配方不

    含有毒元素，粉末回收采用旋风式离心机粉末回收系统，回收率可达98.6%，节省

    粉末降低粉尘污染，操作方便，节能环保；

◆  器材包装为内部加厚气泡膜缠绕，外部打包带缠绕的双层包装，有效阻隔运输当

    中产生磕碰，使器材完好无损。
