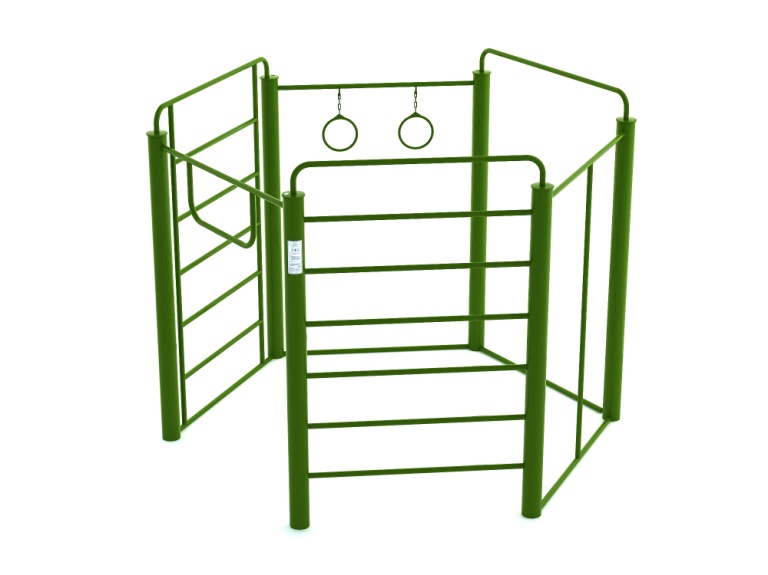

名称

攀爬组合

型号

GYX-L55

执行

标准

GB 19272-2011

规格

2618×2381×2105（mm）

安全使用范围

6450×6250（mm）

使用

方法

  此器材上可分别进行肋木架、爬杆、单杠、吊环、爬梯、吊杆运动。

主要

功能

    挑战性、趣味性运动，可促进儿童的动手能力、协调功能，培养勇敢精神、风险意识。

器材


安装图

主要

技术

参数

◆  直埋式，主立柱采用直径114mm，壁厚3mm的国标钢管，相邻立柱中心间距1309mm；

◆  肋木部分横杠为直径32mm，厚度3m的国标钢管，横杆间距离分别是344mm，340mm，340mm，340mm，300mm，全部整体焊接，牢固耐用；

◆  爬杆部分横杠为直径48mm，厚度3m的国标钢管，竖杆为直径32mm，壁厚3mm的国标钢管，爬杆高度为1877mm；

◆  单杠部分横杠为直径32mm，厚度3m的国标钢管，杠面到地面的距离为2121mm，整体焊接，牢固耐用；

◆  爬梯部分横管为直径32mm，厚度3m的国标钢管，竖管为直径32mm，厚度3m的国标钢管，横杆间距离分别是389mm，340mm，340mm，340mm，300mm，，整体焊接，牢固耐用；

◆  吊环部分横杠为直径32mm，厚度3m的国标钢管，圆环为直径20mm钢管，中间铁链连接，圆环中心到地面距离为1505mm；

◆  吊杆部分横杠为直径48mm，厚度3m的国标钢管，弯管为直径32mm，壁厚3mm的国标钢管，弯管距地面高度为1559mm；

◆  器材立柱埋入深度不小于600mm，地埋尺寸不小于600*600*700mm；

◆  缓冲层厚度300mm，最下端横杆距地面距离大于400mm，更加安全可靠，避免出现

    意外伤害；

◆  器材铭牌采用全不锈钢腐蚀，尺寸为185*80mm，拉铆钉坚固，边缘紧贴立柱，二

    维码标识牌采用全不锈钢腐蚀，尺寸为90*60，壁厚0.8mm，避免造成勾挂伤害；◆  立柱顶端采用封闭处理，封闭圆盘厚度大于5m，避免进入雨水；

◆  器材按照GB19272-2011标准进行相关静载荷、稳定性试验，并符合标准要求。

◆  整机无勾挂，无挤压点，无剪切点，无卡夹处，各处孔径空隙符合GB19272-2011

    标准；

◆  器材采用全自动数控锯床下料，效率高定位准确，弯管工序采用数控弯管机，角

    度准确外形美观，器材焊接之前进行脱脂处理，保证工件表面无油污存留，焊接

    采用二氧化碳保护焊机配合混合气体焊接，焊接外形美观，焊道平直，无需打磨，

    并配备粉尘收集处理系统，净化车间空气，保证工人身体健康，表面处理采用抛

    丸工艺，除锈彻底，增大工件表面面积，增强塑粉附着力，外表面紫禁城绿色环

    保静电粉末，采用进口静电喷涂设备，出粉均匀，粉末附着力强，塑面耐酸碱、

    耐湿热、抗老化、耐腐蚀、外观美观，适合潮湿和酸雨环境，产品的涂料配方不

    含有毒元素，粉末回收采用旋风式离心机粉末回收系统，回收率可达98.6%，节省

    粉末降低粉尘污染，操作方便，节能环保；

◆  器材包装为内部加厚气泡膜缠绕，外部打包带缠绕的双层包装，有效阻隔运输当

    中产生磕碰，使器材完好无损。
