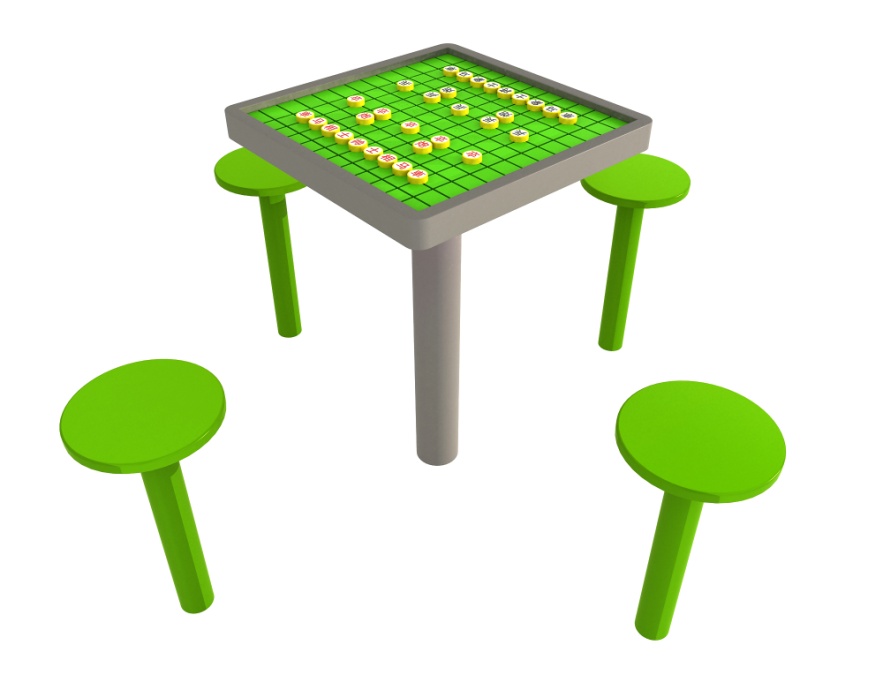

名称

棋牌桌（认证器材）

型号

GYX-L74A

执行

标准

GB19272-2011

规格

1760×1760×801（mm）

安全使用范围

4700×4700（mm）

使用

方法

   象棋桌表面棋子沿着滑道方向移动，使用方法依据象棋比赛的规则和方法进行。

主要

功能

   象棋练习或比赛，提高大脑对手指运动的指挥能力。

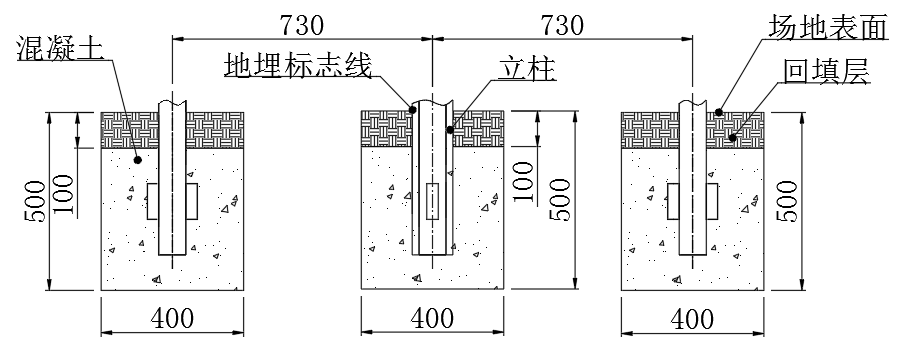

器材


安装图

主要

技术

参数

◆  直埋式，主立柱采用直径114mm，壁厚3mm的国标钢管；

◆  棋牌桌桌架采用25*25*2mm的方管焊接而成，四角配以特制冲压件圆滑过度，避

    免碰撞伤害；

◆  棋牌桌板面采用PE板，尺寸为580*580mm，板面铣出棋子移动的轨道，棋子直径38mm，材质为尼龙合金结构，棋子底杆与轨道配合并沿轨道移动，防止丢失，；

◆  坐椅采用直径300mm，高度22mm，厚度4mm的冷板冲压成型，周圈倒角R2，避免

    划伤危险，立管采用直径76mm，壁厚3mm的国标钢管；

◆  器材铭牌采用全不锈钢腐蚀，尺寸为220*80mm，拉铆钉坚固，边缘紧贴立柱，避

    免造成勾挂伤害；

◆  器材按照GB19272-2011标准进行相关静载荷、稳定性及疲劳试验，并符合标准要

    求；

◆  整机无勾挂，无挤压点，无剪切点，无卡夹处，各处孔径空隙符合GB19272-2011

    标准；

◆  器材具有4个运动位，可4人同时使用；

◆  器材立柱埋入深度不小于400mm，地埋尺寸不小于400*400*500mm，座椅埋入深

    度不小于400mm，地埋尺寸不小于400*400*500mm；

◆  器材采用全自动数控锯床下料，效率高定位准确，弯管工序采用数控弯管机，角

    度准确外形美观，器材焊接之前进行脱脂处理，保证工件表面无油污存留，焊接

    采用二氧化碳保护焊机配合混合气体焊接，焊接外形美观，焊道平直，无需打磨，

    并配备粉尘收集处理系统，净化车间空气，保证工人身体健康，表面处理采用抛

    丸工艺，除锈彻底，增大工件表面面积，增强塑粉附着力，外表面紫禁城绿色环

    保静电粉末，采用进口静电喷涂设备，出粉均匀，粉末附着力强，塑面耐酸碱、

    耐湿热、抗老化、耐腐蚀、外观美观，适合潮湿和酸雨环境，产品的涂料配方不

    含有毒元素，粉末回收采用旋风式离心机粉末回收系统，回收率可达98.6%，节省

    粉末降低粉尘污染，操作方便，节能环保；

◆  器材包装为内部加厚气泡膜缠绕，外部打包带缠绕的双层包装，有效阻隔运输当

    中产生磕碰，使器材完好无损。
