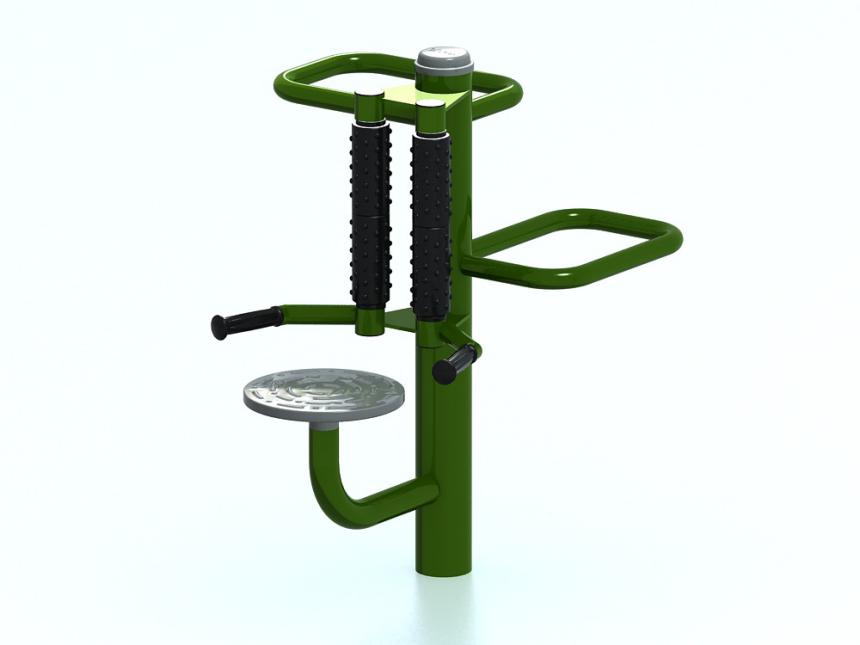

名称

扭腰摩背压腿组合训练器（认证器材）

型号

GYX-L85

执行

标准

GB 19272-2011

规格

1006×872×1017mm

安全使用范围

4050×3900（mm）

使用

方法

    腰背部紧靠按摩轮，身体上下或左右移动，完成按摩动作或者依据本人身高，将腿放于横杆上，身体向前倾斜做正面或侧面弹压练习。

主要

功能

    增强腰部肌肉力量，拉伸腿部韧带，消除下肢和腰部疲劳。

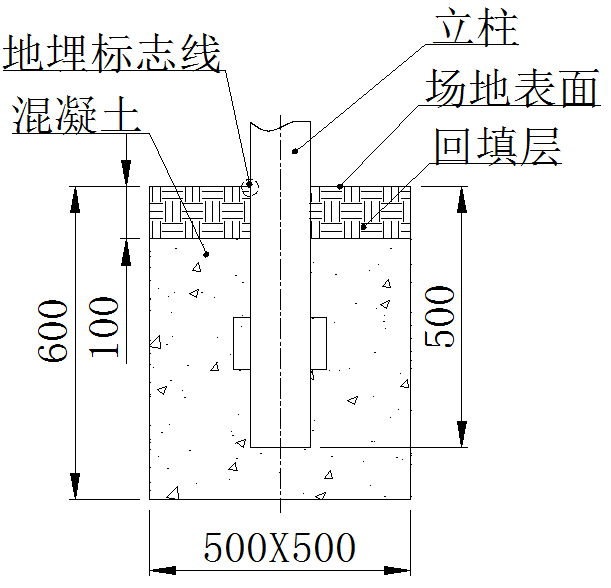

器材


安装图

主要

技术

参数

◆  直埋式，主立柱采用直径114mm，壁厚3mm的国标钢管；

◆  左右扶手管采用直径42mm，壁厚3mm的国标钢管，扶手把手处采用缩管技术，

    将直径42mm的管材缩到直径32mm，以便安装把套，此种方法整体性好，外形美观，

    加工方便，经久耐用；

◆  腰背套连接管采用直径60mm，壁厚3mm的国标钢管；

◆  按摩轴采用直径27mm钢管焊接加工而成，与按摩棒配合紧密，转动流畅；

◆  共采用4个小按摩棒，器材棱边和尖角采用不小于3mm的圆角过渡。

◆  按摩棒采用PVC材质，表面硬度适中，长度182mm，直径76mm，按摩点直径13mm，

按摩点高度3mm，符合人体按摩使用要求；

◆  转腰盘为2mm厚冷板冲压，保证8年使用寿命，直径300mm，高度19mm，周圈倒

    进行翻边处理，表面凹凸防滑，避免滑脱危险；

◆  转腰内部采用阻尼结构，控制转动速度，保证使用者人身安全，轴承采用优质6205

    轴承2个，中间转轴直径25mm，保证使用要求；

◆  整机轴承防水圈采用特制骨架油封防水圈，密闭性好，防水防尘，持久耐用；

◆  手把套采用硫化橡胶材质，手感好抗老化，另设有防盗措施，安全耐用；

◆  压腿管采用直径42mm壁厚3mm的国标钢管，高度分别为607mm、897mm，适合不同人群进行压腿。

◆  器材铭牌采用全不锈钢腐蚀，尺寸为220*80mm，拉铆钉坚固，边缘紧贴立柱，避免造成勾挂伤害；

◆  器材按照GB19272-2011标准进行相关静载荷、稳定性试验，并符合标准要求。

◆  整机无勾挂，无挤压点，无剪切点，无卡夹处，各处孔径空隙符合GB19272-2011

    标准；

◆  器材具有3站式运动位，同一时间可3人使用；

◆  器材立柱埋入深度不小于500mm，地埋尺寸不小于500*500*600mm；

◆  器材采用全自动数控锯床下料，效率高定位准确，弯管工序采用数控弯管机，角

    度准确外形美观，器材焊接之前进行脱脂处理，保证工件表面无油污存留，焊接

    采用二氧化碳保护焊机配合混合气体焊接，焊接外形美观，焊道平直，无需打磨，

    并配备粉尘收集处理系统，净化车间空气，保证工人身体健康，表面处理采用抛

    丸工艺，除锈彻底，增大工件表面面积，增强塑粉附着力，外表面紫禁城绿色环

    保静电粉末，采用进口静电喷涂设备，出粉均匀，粉末附着力强，塑面耐酸碱、

    耐湿热、抗老化、耐腐蚀、外观美观，适合潮湿和酸雨环境，产品的涂料配方不

    含有毒元素，粉末回收采用旋风式离心机粉末回收系统，回收率可达98.6%，节省

    粉末降低粉尘污染，操作方便，节能环保；

◆  器材包装为内部加厚气泡膜缠绕，外部打包带缠绕的双层包装，有效阻隔运输当

    中产生磕碰，使器材完好无损。
