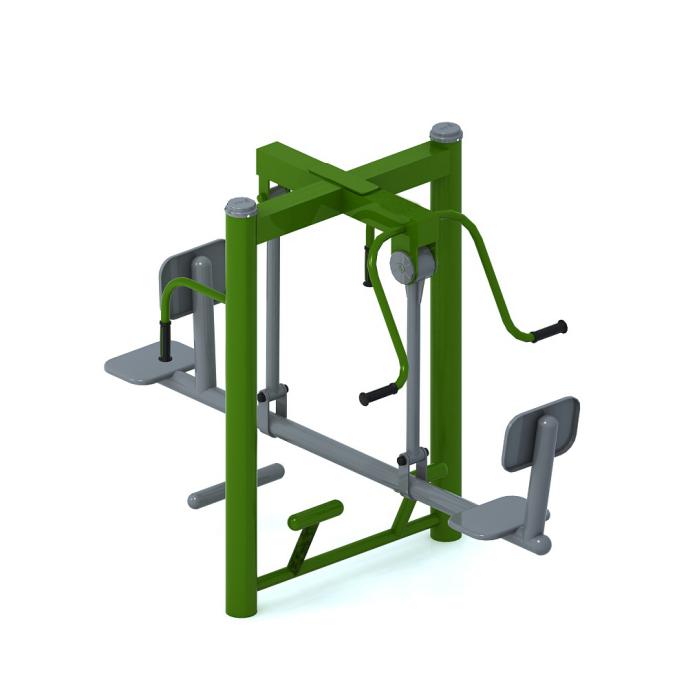

名称

伴侣练习器

型号

GYX-L87

执行

标准

GB 19272-2011

规格

2281×1106×1601（mm）

安全使用范围

5300*4110（mm）

使用

方法

   1、练习者1坐于活动座樑座椅上，手握扶手，前脚掌蹬在脚蹬管上，用力蹬起，复位时膝关节退让用力，缓慢还原，重复动作。

   2、练习者2坐于活动座樑座椅上，双手握住立柱上扶手，腿踏于脚蹬管上，双手用力回拉，与练习者1协调配合，重复动作。

主要

功能

 增强人体上肢、下肢及腰腹的肌肉力量，提高踝关节、膝关节和髋关节的稳定性和灵活性，改善上肢、下肢运动能力。

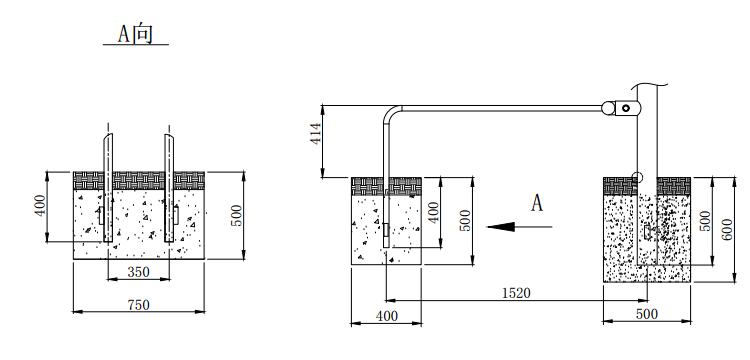

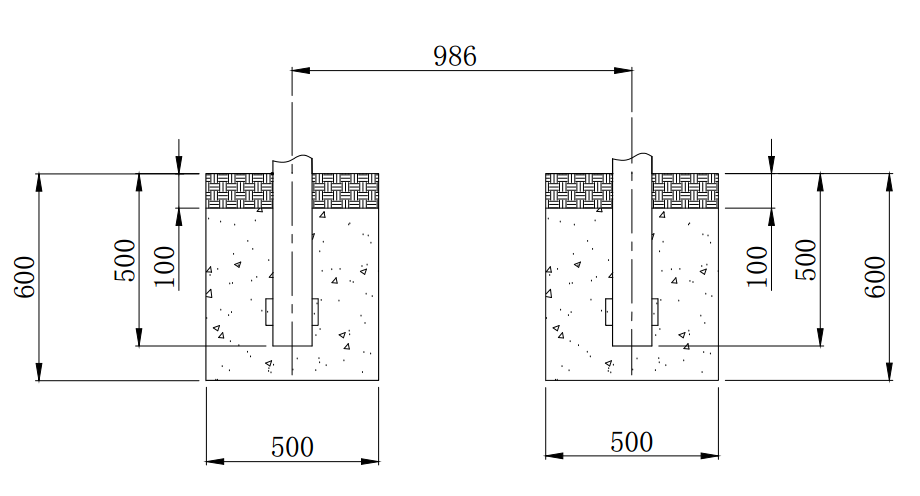

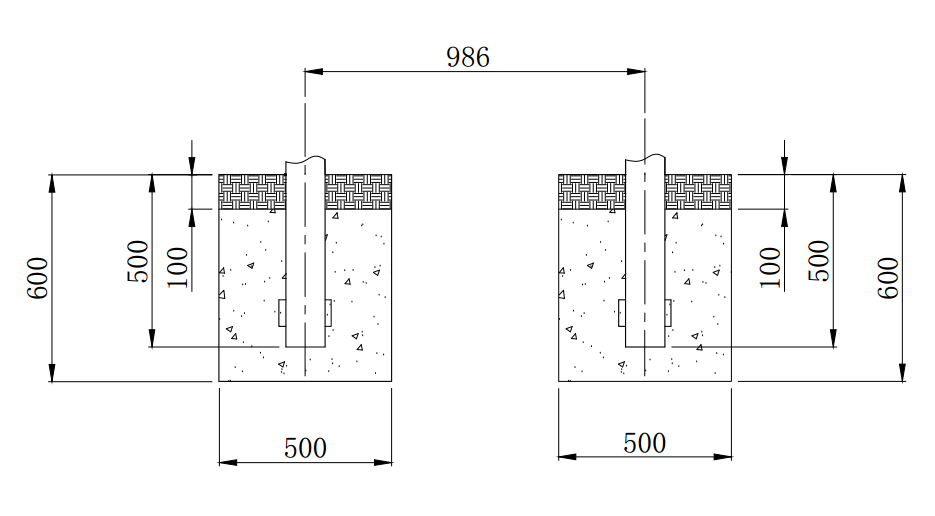

器材


安装图

主要

技术

参数

◆  器材主立柱：直埋式，主立柱采用直径114mm，壁厚3mm的国标钢管

上横梁采用100*100*3方钢管与两主立柱焊接。

◆  活动座樑管采用Ø76*3焊管焊接而成。限位拉杆及活动拉杆采用Ø48*3焊管

◆  扶手管采用采用直径32mm，壁厚3mm的国标钢管与主立柱焊接

◆  器材具有2座式运动位，2人同时使用；

◆  器材立柱埋入深度不小于500mm，地埋尺寸不小于500*500*600mm；

◆  器材铭牌采用全不锈钢腐蚀，尺寸为220*80mm，拉铆钉坚固，边缘紧贴立柱，

避免造成勾挂伤害；

◆  脚踏管采用直径60mm，壁厚3mm的国标钢管，采用表面冲股进行防滑；

◆  座板为4mm厚冷板冲压，保证8年使用寿命，周圈倒圆角R2，避免人身伤害；

◆  限位采用全铸钢三面撞击式内限位，增大受力面积，撞击垫材质采用聚氨酯，抗

    撞击、弹性好、抗老化、抗高低温，采用2个优质6205轴承，中间转轴直径25mm，

    限位侧板厚度为8mm，限位套直径133mm，长度80mm，厚度8mm，保证使用要求，

    外露边沿全部R2倒角，减小碰撞伤害；

◆  整机轴承防水圈采用特制骨架油封防水圈，密闭性好，防水防尘，持久耐用；

◆  双脚踩踏处设有防滑装置，避免踩踏滑脱造成人员伤害；

◆  器材活动樑底面到地面的距离为422mm；

◆  立柱顶端采用封闭处理，避免进入雨水；

◆  器材按照GB19272-2011标准进行相关静载荷、稳定性试验，并符合标准要求。

◆  整机无勾挂，无挤压点，无剪切点，无卡夹处，各处孔径空隙符合GB19272-2011

    标准；

◆  器材采用全自动数控锯床下料，效率高定位准确，弯管工序采用数控弯管机，角

    度准确外形美观，器材焊接之前进行脱脂处理，保证工件表面无油污存留，焊接

    采用二氧化碳保护焊机配合混合气体焊接，焊接外形美观，焊道平直，无需打磨，

    并配备粉尘收集处理系统，净化车间空气，保证工人身体健康，表面处理采用抛

    丸工艺，除锈彻底，增大工件表面面积，增强塑粉附着力，外表面紫禁城绿色环

    保静电粉末，采用进口静电喷涂设备，出粉均匀，粉末附着力强，塑面耐酸碱、

    耐湿热、抗老化、耐腐蚀、外观美观，适合潮湿和酸雨环境，产品的涂料配方不

    含有毒元素，粉末回收采用旋风式离心机粉末回收系统，回收率可达98.6%，节省

    粉末降低粉尘污染，操作方便，节能环保；

◆  器材包装为内部加厚气泡膜缠绕，外部打包带缠绕的双层包装，有效阻隔运输当

    中产生磕碰，使器材完好无损。
