名称

手指锻炼多功能组合训练器

型号

GYX-L100

执行

标准

GB 19272-2011

规格

986×734×1906（mm）

安全使用范围

4000X3750（mm）

使用

方法

手指放在PE板条形内，上下移动。

手臂支撑：手握扶手，两臂同时用力将身体撑起，然后做屈臂和直臂撑起动作，重复动作。

俯卧撑架：使用者双手紧握撑架，身体保持水平不弯曲，调整好合适的高度，然后做屈肘和直臂撑起动作，重复动作。

主要

功能

增强上肢、背部、肩带肌群力量及柔韧性；改善肩、肘、腕、指关节活动能力。综合提高上肢关节的稳定性。

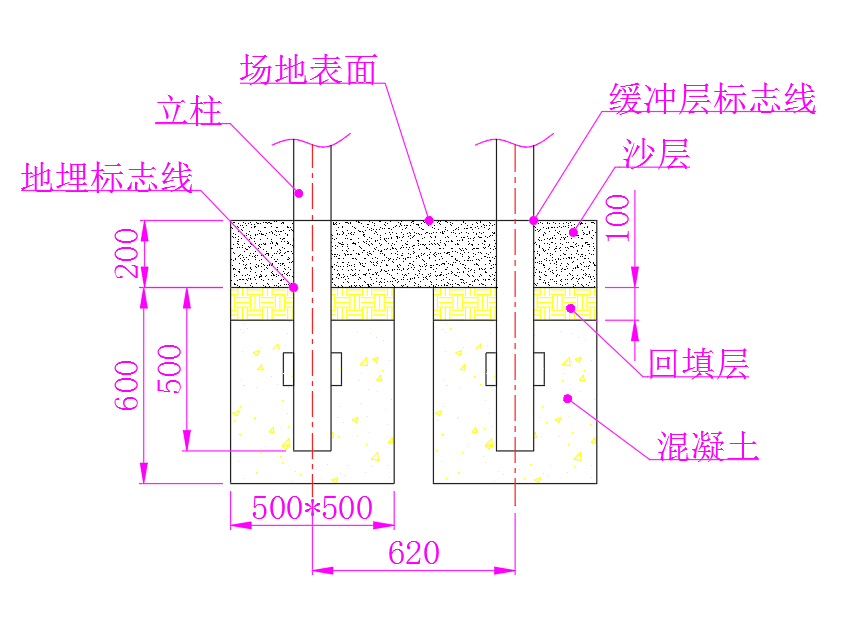

器材


安装图

主要

技术

参数

◆  直埋式，主立柱采用直径114mm，壁厚3mm的国标钢管；

◆  手臂支撑横梁采用直径50*50mm，壁厚3mm的国标钢管；扶手及支撑管采用直径32mm，壁厚3mm国标钢管；

◆  俯卧撑架采用直径32mm，壁厚3mm的国标钢管；

◆  中间横管均采用25*50mm，壁厚3mm的国标钢管，封板采用1.2mm镀锌钢板，与横管采用拉铆钉连接方式；

◆  把套采用硫化橡胶材质，手感好抗老化，另设有防盗措施，安全耐用，把手

    端部直径大于50mm；

◆  手指板采用工程塑料材质，总厚度15mm，深度9mm，周圈圆角设计，可有效保护使用者安全；

◆  器材立柱埋入深度不小于700mm，地埋尺寸不小于500*500*800mm；

◆  立柱顶端采用平帽封闭处理，避免进入雨水；

◆  器材铭牌采用全不锈钢腐蚀，尺寸为220*80mm，拉铆钉坚固，边缘紧贴立柱，

避免造成勾挂伤害；

◆  器材按照GB19272-2011标准进行相关静载荷、稳定性试验，并符合标准要求。

◆  整机无勾挂，无挤压点，无剪切点，无卡夹处，各处孔径空隙符合GB19272-2011

    标准；

◆  器材具有2站式运动位，可供2人使用；

◆  器材采用全自动数控锯床下料，效率高定位准确，弯管工序采用数控弯管机，角

    度准确外形美观，器材焊接之前进行脱脂处理，保证工件表面无油污存留，焊接

    采用二氧化碳保护焊机配合混合气体焊接，焊接外形美观，焊道平直，无需打磨，

    并配备粉尘收集处理系统，净化车间空气，保证工人身体健康，表面处理采用抛

    丸工艺，除锈彻底，增大工件表面面积，增强塑粉附着力，外表面紫禁城绿色环

    保静电粉末，采用进口静电喷涂设备，出粉均匀，粉末附着力强，塑面耐酸碱、

    耐湿热、抗老化、耐腐蚀、外观美观，适合潮湿和酸雨环境，产品的涂料配方不

    含有毒元素，粉末回收采用旋风式离心机粉末回收系统，回收率可达98.6%，节省

    粉末降低粉尘污染，操作方便，节能环保；

◆  器材包装为内部加厚气泡膜缠绕，外部打包带缠绕的双层包装，有效阻隔运输当

    中产生磕碰，使器材完好无损。
