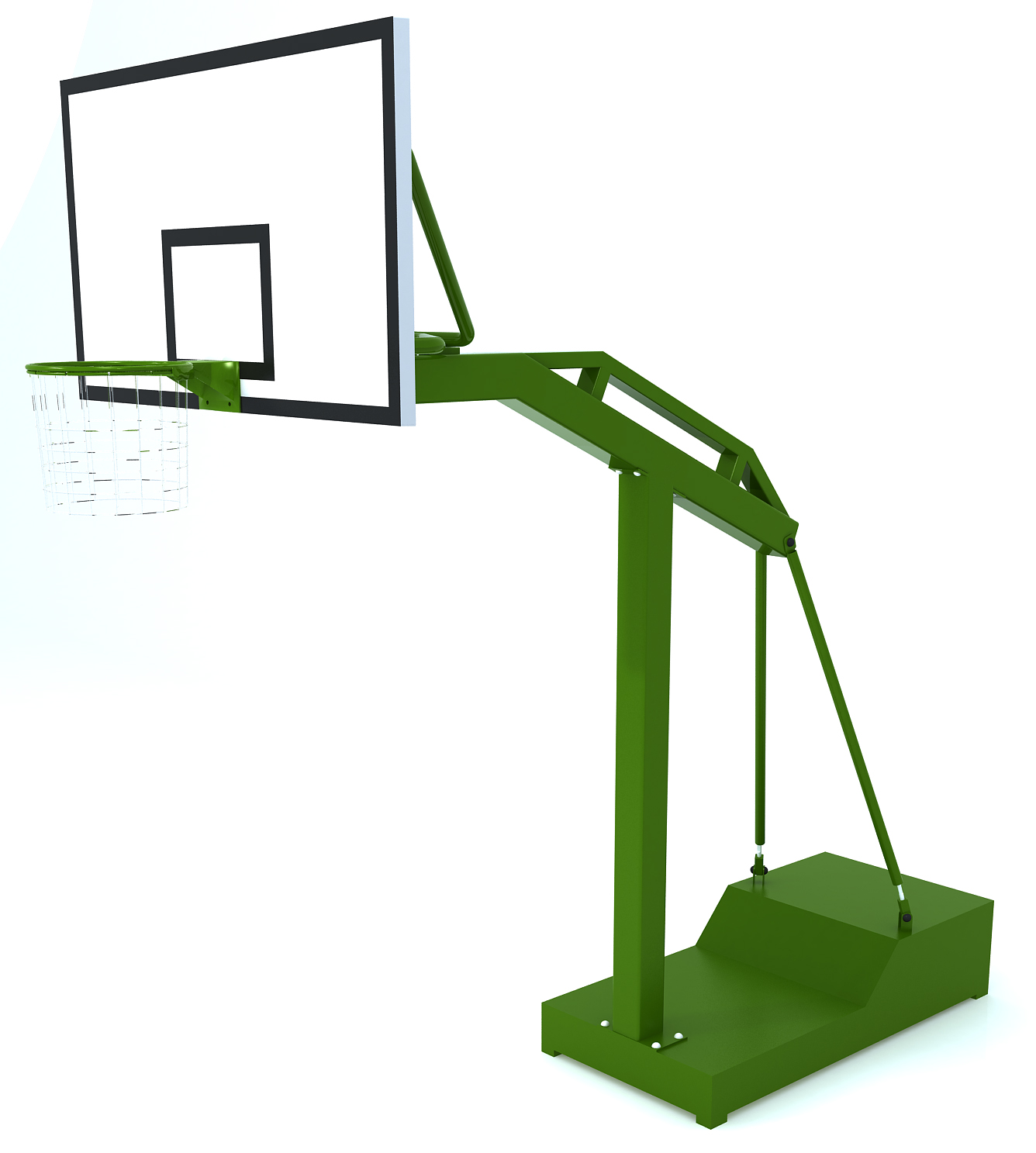

名称

移动式篮球架（认证器材）

型号

GYX-LJ08

执行

标准

GB 19272-2011

规格

4518×1800×3948（mm）

安全使用范围

14000×15000（mm）

使用

方法

依据篮球运动的规则和方法进行使用

主要

功能

用于篮球运动的锻炼和比赛

器材


主要

技术

参数

◆  探臂、力臂采用规格150*150*4国标优质钢管，篮架上、下拉杆采用Ф48×3mm

    优质国标钢管。

◆  底座箱体规格为1000mm*2000mm，底座箱体内应有整体骨架支撑，外部采用2.2mm

钢板包覆，箱体内放置配重块位置采用20*30方管支撑，表面覆盖2.2mm钢板，

与箱体骨架整体焊接，箱体内无存水结构；

◆  通过调节上拉杆可调节篮板的板面垂直度，通过调节下拉杆，可调节篮圈与地面

    的平行度，通过调节篮板与探臂连接部位，可微调篮板垂直和平行度，篮板与主

    架连接采用5点支撑；

◆  篮球板尺寸：1800*1050*50mm，结构尺寸符合GB 19272-2011中5.12.1.3要求，

    篮球板采用SMC篮球板，强度应符合GB 19272-2011中6.12.1.1.3要求；

◆  篮球板SMC面板厚度不低于5mm，翻边宽度不低于50mm，翻边厚度不低于7 mm；

背面加强筋采用V字型与井字型相结合结构，加强筋厚度不低于6mm，加强筋

高度不小于45 mm；

◆  篮板投篮区背面安装加强钢板，加强钢板尺寸为570㎜*150㎜*5㎜

◆  篮架支点与篮板结合处设有优质钢板加固。篮板预埋螺母及开孔处应采取防

水处理,连接部分均采用防锈螺栓及防盗帽；篮板板面要保证平整光滑，8年内不

因产品质量原因造成变形、剥离、损坏。

◆  篮圈采用抗压篮圈，水平固定在篮板上，与篮架连接的钢板采用优质钢板，优质

    特制圆头螺栓。篮圈用直径为Φ18mm的实心圆钢制作，整圆直径468mm，篮圈在

    去除压力后可自动返回原位置。

◆  器材采用全自动数控锯床下料，效率高定位准确，弯管工序采用数控弯管机，

    角度准确外形美观，器材焊接之前进行脱脂处理，保证工件表面无油污存留，焊

    接采用二氧化碳保护焊机配合混合气体焊接，焊接外形美观，焊道平直，无需打

    磨，并配备粉尘收集处理系统，净化车间空气，保证工人身体健康，表面处理采

    用抛丸工艺，除锈彻底，增大工件表面面积，增强塑粉附着力，外表面紫禁城绿

    色环保静电粉末，采用进口静电喷涂设备，出粉均匀，粉末附着力强，塑面耐酸

    碱、耐湿热、抗老化、耐腐蚀、外观美观，适合潮湿和酸雨环境，产品的涂料配

    方不含有毒元素，粉末回收采用旋风式离心机粉末回收系统，回收率可达98.6%，

    节省粉末降低粉尘污染，操作方便，节能环保；

◆  器材铭牌采用全不锈钢腐蚀，尺寸为220*80mm，拉铆钉坚固，边缘紧贴立柱，

避免造成勾挂伤害；

◆  整机无勾挂，无挤压点，无剪切点，无卡夹处，各处孔径空隙符合GB19272-2011

    标准；

◆  器材按照GB19272-2011标准进行相关静载荷稳定性试验，并符合标准要求。

◆  器材包装为内部加厚气泡膜缠绕，外部打包带缠绕的双层包装，有效阻隔运输当

中产生磕碰，使器材完好无损。

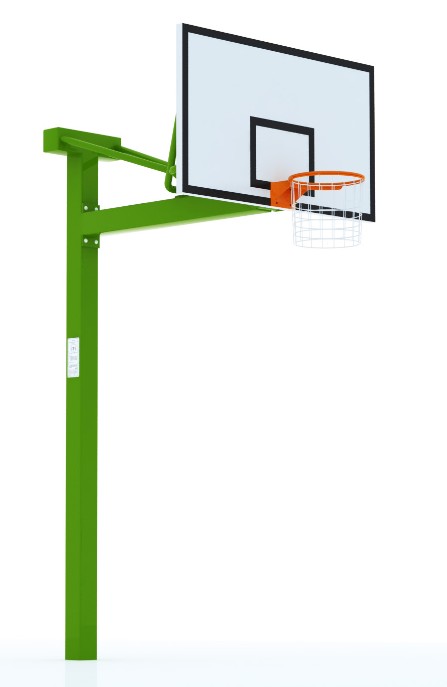

名称

方柱篮球架（认证器材）

型号

GYX-LJ09

执行

标准

GB 19272-2011

规格

3134×1804×3948（mm）

安全使用范围

14000×15000（mm）

使用

方法

依据篮球运动的规则和方法进行使用

主要

功能

用于篮球运动的锻炼和比赛

器材


主要

技术

参数

◆  预埋式，主立柱、上横梁采用规格180*180*4国标优质钢管，探臂采用150*150*4国标优质钢管，篮架上、下拉杆采用Ф48×2.5mm优质国标钢管，后拉杆采用40*40*2.5方管；

◆  通过调节上拉杆可调节篮板的板面垂直度，通过调节下拉杆，可调节篮圈与地面

    的平行度，通过调节篮板与探臂连接部位，可微调篮板垂直和平行度，篮板与主

    架连接采用5点支撑；

◆  篮球板尺寸：1800*1050*50mm，结构尺寸符合GB 19272-2011中5.12.1.3要求，

    篮球板采用SMC篮球板，强度应符合GB 19272-2011中6.12.1.1.3要求；

◆  篮球板SMC面板厚度不低于5mm，翻边宽度不低于50mm，翻边厚度不低于7 mm；

背面加强筋采用V字型与井字型相结合结构，加强筋厚度不低于6mm，加强筋

高度不小于45 mm；

◆  篮板投篮区背面安装加强钢板，加强钢板尺寸为570㎜*150㎜*5㎜

◆  篮架支点与篮板结合处设有优质钢板加固。篮板预埋螺母及开孔处应采取防

水处理,连接部分均采用防锈螺栓及防盗帽；篮板板面要保证平整光滑，8年内不

因产品质量原因造成变形、剥离、损坏。

◆  篮圈采用抗压篮圈，水平固定在篮板上，与篮架连接的钢板采用优质钢板，优质

    特制圆头螺栓。篮圈用直径为Φ18mm的实心圆钢制作，整圆直径468mm，篮圈在

    去除压力后可自动返回原位置。

◆  器材采用全自动数控锯床下料，效率高定位准确，弯管工序采用数控弯管机，

    角度准确外形美观，器材焊接之前进行脱脂处理，保证工件表面无油污存留，焊

    接采用二氧化碳保护焊机配合混合气体焊接，焊接外形美观，焊道平直，无需打

    磨，并配备粉尘收集处理系统，净化车间空气，保证工人身体健康，表面处理采

    用抛丸工艺，除锈彻底，增大工件表面面积，增强塑粉附着力，外表面紫禁城绿

    色环保静电粉末，采用进口静电喷涂设备，出粉均匀，粉末附着力强，塑面耐酸

    碱、耐湿热、抗老化、耐腐蚀、外观美观，适合潮湿和酸雨环境，产品的涂料配

    方不含有毒元素，粉末回收采用旋风式离心机粉末回收系统，回收率可达98.6%，

    节省粉末降低粉尘污染，操作方便，节能环保；

◆  器材铭牌采用全不锈钢腐蚀，尺寸为220*80mm，拉铆钉坚固，边缘紧贴立柱，避免造成勾挂伤害；

◆  整机无勾挂，无挤压点，无剪切点，无卡夹处，各处孔径空隙符合GB19272-2011

    标准；

◆  器材按照GB19272-2011标准进行相关静载荷稳定性试验，并符合标准要求。

◆  器材包装为内部加厚气泡膜缠绕，外部打包带缠绕的双层包装，有效阻隔运输当

中产生磕碰，使器材完好无损。
